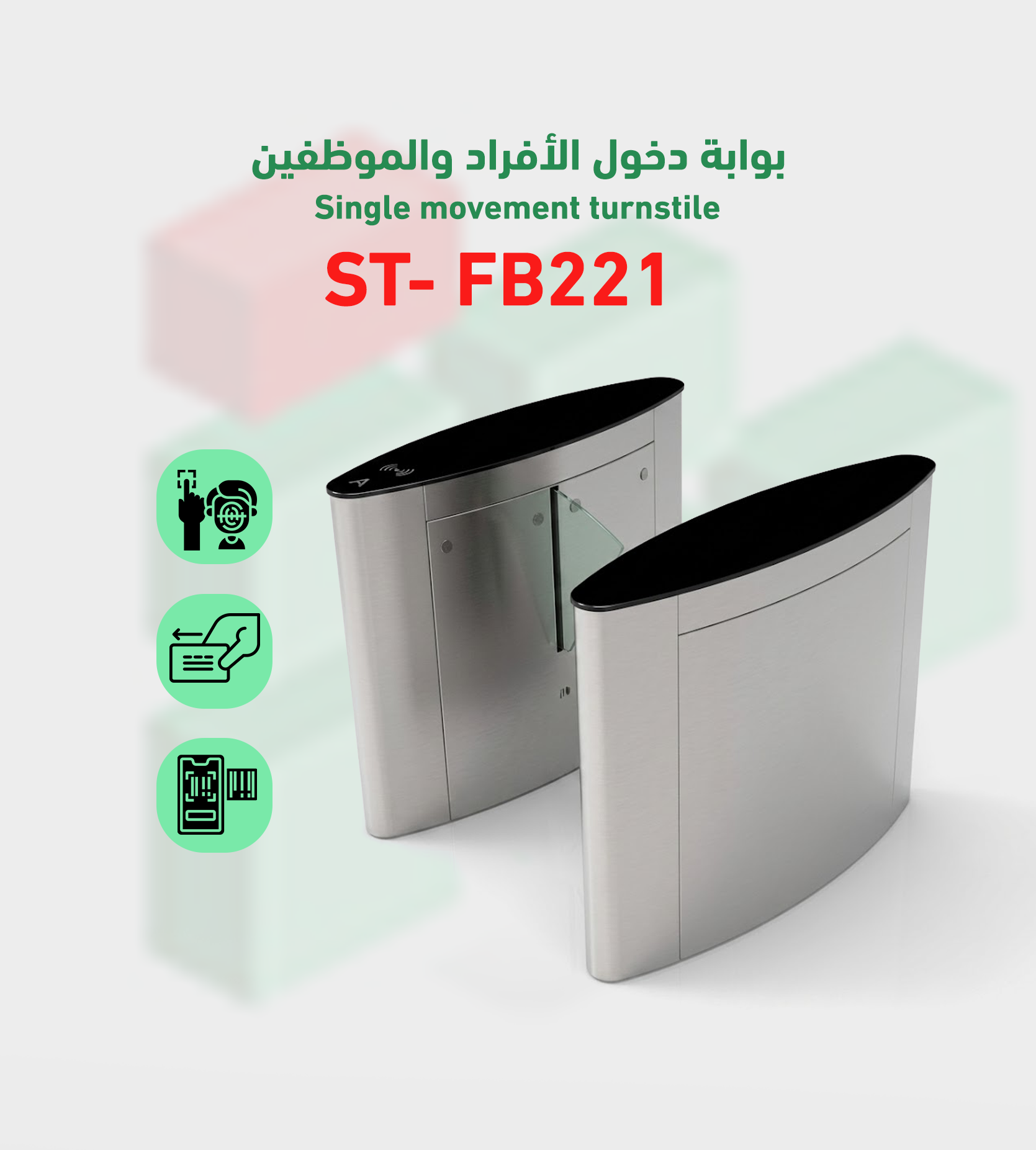

بوابة Flap Barrier ST-FB221 للتحكم في دخول الأفراد

الوصف

بوابة Flap Barrier ST-FB221 بوابة مرور رفرفية آلية من Smart Techo لتنظيم دخول الأفراد عبر مسار محدد. يذكر كتالوج الشركة عرض ممر قابلًا للضبط من 550 إلى 600 مم، وثلاثة أزواج من حساسات المرور، وإمكان الربط بوحدة تحكم دخول متوافقة عبر dry contact.

البوابة نفسها ليست قارئ بصمة أو بطاقة متكاملًا بالضرورة. وسيلة التحقق، ووحدة التحكم، والبرنامج، وأعمال التمديد والتركيب عناصر تُحدد منفصلة في عرض المشروع. لذلك تُبنى المواصفة النهائية على مخطط الموقع والتكوين المطلوب، لا على اسم الموديل وحده.

للتسعير الدقيق: السعر والتوفر ومدة الضمان تُثبت كتابةً حسب التكوين وموقع المشروع.

ما هي بوابة ST-FB221؟

هي بوابة رفرفية بمحرك تُستخدم لتنظيم ممر الأفراد. يذكر الكتالوج إمكان الربط بوحدة تحكم متوافقة عبر dry contact، لكن منطق الفتح والإغلاق والحالات غير المصرح بها يعتمد على التهيئة ووحدة التحكم المختارة، ويجب إثباته ضمن سيناريو اختبار المشروع. يناسب هذا النوع المواقع التي تحتاج إلى مسار منظم مع اختيار وسيلة تحقق بحسب المشروع، مثل البطاقة أو البصمة أو الوجه أو رمز QR. هذه الوسائل تُربط بوحدات خارجية متوافقة ولا تُعامل كملحقات مشمولة تلقائيًا.

المواصفات المذكورة في كتالوج Smart Techo

كيف تعمل الحساسات والأجنحة؟

يذكر الكتالوج ثلاثة أزواج من حساسات الممر، لكننا لا نفترض من ذلك إنذارًا معينًا أو توقيت إغلاق ثابتًا. يجب أن يحدد عرض المشروع منطق الحساسات، وتوقيت الفتح والإغلاق، واتجاه المرور، والاستجابة للحالات غير المصرح بها، ثم يُختبر ذلك ضمن الإعداد الفعلي.

ماذا يعني الربط بالبصمة أو البطاقة أو الوجه؟

يعني أن وحدة تحقق خارجية أو لوحة تحكم متوافقة تستطيع إرسال أمر فتح إلى البوابة. لا يثبت ذلك وجود قارئ بصمة أو قارئ بطاقة أو كاميرا وجه أو ماسح QR داخل السعر أو داخل جسم البوابة. يلزم تحديد عدد القراء، وطريقة الربط، والصلاحيات، والبرنامج، والتراخيص، وعدد المستخدمين في وحدة التحكم المختارة. لا تُنسب سعة مستخدمين إلى جسم ST-FB221؛ فالسعة يحددها نظام التحكم الخارجي المختار.

كيف يُخطط عرض الممر وعدد المسارات؟

يبدأ التصميم بقياس العرض الصافي للموقع، ثم تحديد عدد المسارات واتجاه كل مسار ومكان الطوابير ونقاط الكهرباء والتمديد. عرض 550–600 مم هو نطاق الكتالوج لهذا الموديل، لكنه لا يثبت وحده ملاءمة المسار لكل متطلبات الوصول أو الإخلاء. إذا كان المشروع يحتاج ممرًا أوسع أو اشتراطًا خاصًا، فيجب مقارنته بموديل أو حل آخر قبل اعتماد المخطط.

هل تناسب التركيب الخارجي؟

المصدر الفني يصفها للاستخدام الداخلي، ويذكر في جدوله إمكان الاستخدام الخارجي تحت مظلة. الصياغة الآمنة هي: داخلية، أو خارجية تحت مظلة وبعد مراجعة ظروف الموقع. درجة IP44 لا تعني مقاومة نفاثات المياه أو الغمر، ولا تُلغي شرط المظلة؛ يلزم تقييم المظلة، وتصريف المياه، والرطوبة، وحرارة الموقع، وحماية التغذية والكابلات.

مواصفات يجب تأكيدها قبل عرض السعر

ما البيانات المطلوبة من الموقع؟

1. المدينة ونوع المنشأة ومكان التركيب: داخلي أم خارجي تحت مظلة.
2. عدد المسارات واتجاه كل مسار والعرض الصافي المتاح.
3. وسيلة التحقق المطلوبة: بطاقة أو بصمة أو وجه أو QR.
4. اسم نظام التحكم الحالي ووحدة التحكم والبرنامج إن كانت هناك منظومة قائمة.
5. نقاط الكهرباء ومسارات الكابلات والأعمال المدنية المتاحة.
6. الحاجة إلى توريد فقط أم توريد وتركيب وبرمجة واختبار.
7. أي متطلبات خاصة للإخلاء أو السلامة أو التكامل مع أنظمة أخرى.

ماذا يجب أن يوضح عرض المشروع؟

يجب أن يفصل العرض بين جسم البوابة، ومادة الأجنحة، والقراء ووحدة التحكم، والبرنامج والتراخيص، والأعمال المدنية والكهربائية، والتركيب والبرمجة، والتدريب، واختبار القبول، وشروط الضمان والخدمة. تُثبت مدينة الخدمة وتوفر التوريد ومدة الضمان ونطاق الخدمة في العرض المكتوب؛ فهي التزامات تجارية تختلف حسب المشروع ولا تُستنتج من اسم الموديل.

اختبار قبول مقترح بعد التركيب

• فحص تثبيت الوحدات واستقامة الممر والمسافات النهائية.
• اختبار الفتح بإشارة مصرح بها ومحاولة مرور غير مصرح بها.
• تجربة الحساسات في اتجاه الدخول والخروج وتوثيق توقيت الإغلاق.
• اختبار البطاقة أو البصمة أو الوجه أو QR فقط إذا كانت ضمن نطاق التوريد.
• اختبار الحالات غير المصرح بها المتفق عليها كتابيًا، دون افتراض وجود إنذار أو سلوك معين مسبقًا.
• اختبار سلوك انقطاع الطاقة والطوارئ فقط وفق الوظائف المكتوبة في العرض.
• تسليم رسم الربط وكود التكوين وقائمة الأجهزة ونتائج الاختبار.

قارن الحل قبل اختيار الموديل

إذا لم يكن عرض الممر أو بيئة التركيب أو طريقة التحقق محسومًا، راجع بوابات دخول وخروج الأفراد المتاحة، واستخدم دليل أنظمة التحكم في الدخول لتحديد بنية القارئ ووحدة التحكم والبرنامج قبل اعتماد المنتج.

اطلب معاينة وعرض سعر لـ ST-FB221

أرسل المدينة ونوع المنشأة وعدد المسارات وعرض الممر ووسيلة التحقق والنظام الحالي، وحدد إن كان المطلوب توريدًا فقط أو توريدًا وتركيبًا. سيُبنى العرض على نطاق مكتوب للمكونات والأعمال والاختبارات بدل افتراض أن كل الخيارات مشمولة.
